一、產品概述
FJX型強制循環泵是利用葉輪旋轉產生的沿泵軸方向的水平推力工作，因此也稱臥式軸流泵。主要用在隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。故而也可稱為軸流式蒸發結晶循環泵。
二、產品特點
本廠生產的蒸發循環泵為懸臂式結構，臥式安裝，部分規格消化吸收了國外先進產品的特點，因而具有下列特點：
1、慢速型：符合結晶工藝要求，運行平穩。
2、水力性能優異，同型號Ⅲ型效率比Ⅱ型效率提高5%，高效區寬，抗汽蝕性能好。
3、軸封結構充分考慮用戶要求：
a、組合式機械密封：摩擦付材料采用高性能耐磨材料，使用壽命長，采用組合式密封檢修容易。
b、填料密封：有單填料箱和雙填料箱二種，考慮到蒸發器情況，本公司特為用戶設計在蒸發器物料不卸除情況下可更換填料（該項技術系本公司從古爾制泵公司轉讓而來），無論機械密封還是填料密封均可與付葉輪配合設置。
4、泵進出口方向改變?nèi)菀祝河脩糁恍枰獙⑷~輪反裝，同時改變泵轉向、泵進出口方向即可改變。
5、可靠性高：軸懸臂端設導流氣室，減少軸撓度。
6、水冷式軸承座：兩端軸承處有水冷夾套，用稀油潤滑，使用壽命長。
7、FJX葉輪具有優良的抗汽蝕性能，在壓力0.05MPa下也能正常運行
三、產品用途
該系列軸流泵可廣泛用于化工、有色金屬、制鹽、輕工等行業的蒸發、結晶、化學反應等工藝過程，其典型應用范圍如下：
1、磷肥廠：濕法磷酸濃縮器、磷銨料漿濃縮器介質的強制循環。
2、拜爾法氧化鋁廠：鋁酸鈉液蒸發器介質的強制循環。
3、隔膜法燒堿廠：含NaCl的燒堿液蒸發器介質的強制循環。
4、真空制鹽：NaCl蒸發結晶器介質的強制循環泵。
5、芒硝廠：Na2SO4蒸發器介質的強制循環泵。
6、濕法冶金廠：硫酸銅、硫酸鎳等蒸發結晶器介質的強制循環。
7、煉堿廠：氯化銨工序冷析結晶器，鹽析結晶器氨母液的強制循環。
8、純堿廠：蒸銨廢液回收工序，CaCl2蒸發器介質的強制循環。
9、造紙廠：黑夜?jié)饪s器介質的強制循環。
10、電廠：煙氣脫硫、焦化廠和化纖廠硫酸銨蒸發結晶器介質的強制循環。
11、輕工行業：酒精濃縮、檸檬酸蒸發、糖業蒸發等工位介質的強制循環。
四、技術參數
流量：300-23000m3/h
揚程：2-7M
工作壓力：≤0.6MPa
工作溫度：≤480℃。

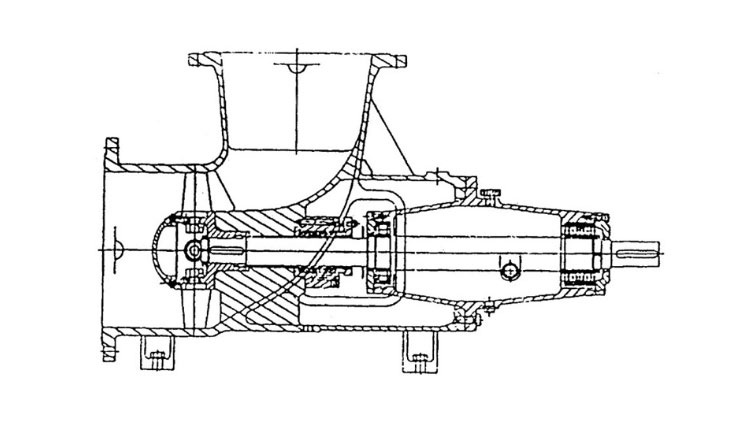

五、產品結構圖

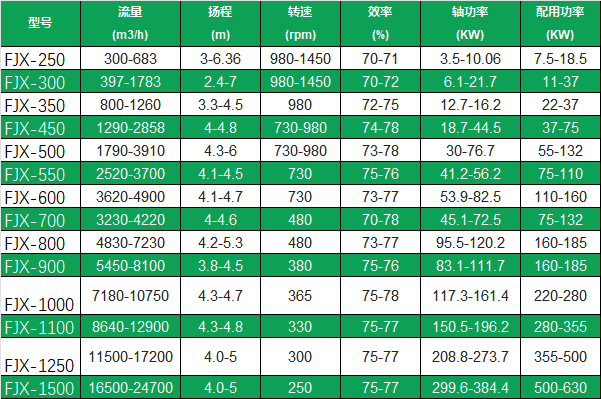

六、選型參數表
七、訂貨說明
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正常現象。
八、安裝注意事項
注意事項：1
應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
注意事項：2
開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
注意事項：3
起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
注意事項：4
冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
注意事項：5
用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
注意事項：6
冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
