二、產品概述

  三、設計特點

1、HYCQ輕型不銹鋼磁力泵是全密封、無泄漏、無污染、高效節能的新型工業用泵;

2、泵體、葉輪、隔板、泵軸、內轉子、隔離套等過流部件均采用優質不銹鋼或特殊材料精密鑄造;

3、磁鐵選用鐵氧體磁體，具有良好的磁性，耐高溫，不退磁;

4、動環、滑動軸承采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命;

5、密封采用封閉式靜密封，徹底解決了介質泄漏;

6、無需獨立潤滑和冷卻水，降低了能耗;

7、直聯后拉式設計，無需拆卸管道，維修方便;

8、臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩;

9、外磁直接與電機轉軸相連，采用直聯式，具有結構簡單、無需對中、傳動效率高、噪音小、振動小等優點。

廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥，造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。

性能范圍:設計壓力: 0. 6MPa、流量: 1.2- -50m³/h、 揚程: 8- -50m、 功率: 0. 18- 22kW

適用溫度: -30^ 100'C， 采用風冷結構可達150^ 160°C

選裝配件:防空運轉裝置,泄漏監控裝置,測溫裝置

注意事項:當介質比重大于1.3mg/cm°時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或有結晶介質。

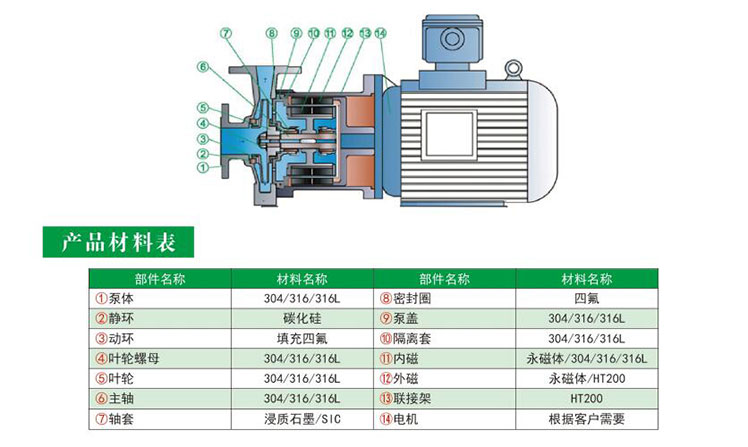

   五、產品結構圖

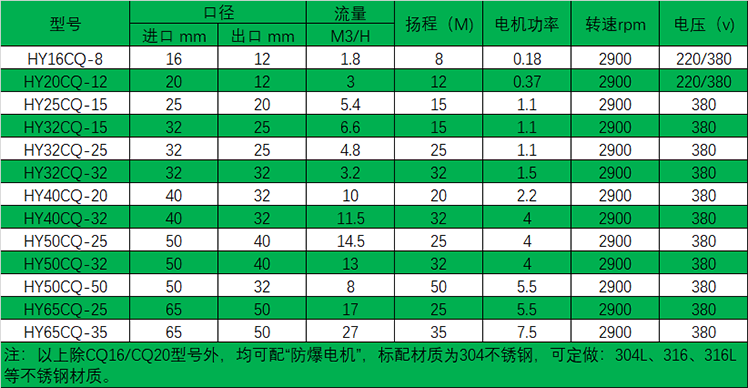

   六、選型參數表

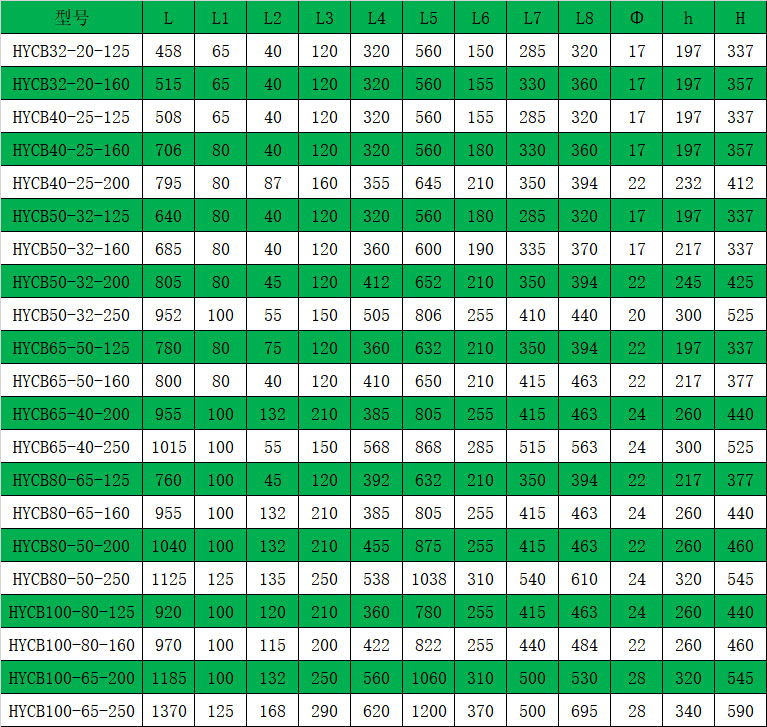

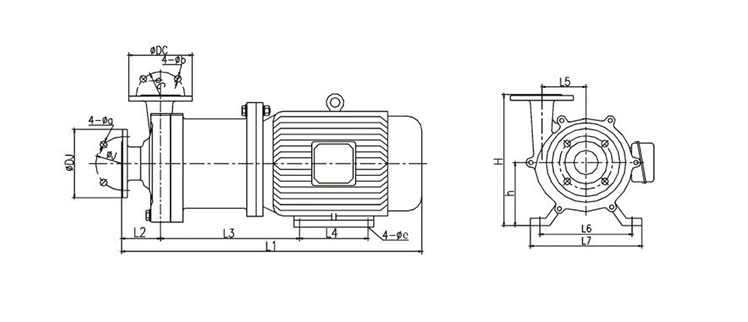

   七、安裝尺寸及參數表

   八、安裝注意事項

1、磁力泵嚴禁空運轉，泵運行時的較小流量，應不小于額定流量的30%.

2、磁力泵嚴禁輸送含顆粒的介質。

3、磁力驅動泵具有很強的磁場，對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。


b、安裝

1、泵要安裝并固定在穩定的基礎上，不受其它機械震動的影響。

2、管道盡可能布置成直管，并盡量縮短管道長度，必須轉彎處彎頭彎曲半徑應是管道3-5倍，角度盡可能大于90度。

3、進口管路彎頭不應超過2處，總長不宜超過5米。

4、安裝泵機時，與泵相連接的管道應進行清理，進出口管道應另設支撐，不得將管路重量支撐于泵上。

5、泵在吸上工況下使用時，泵的出口必須裝出口閥門:泵在倒灌工況下使用時，泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器，以便于維修。


c、啟動

1、開車前應先盤動外磁聯軸節一圈以上，檢查有無擦碰情況，運轉輕松無阻滯現象方可使用。

2、吸上工況，將泵內灌滿須輸送的液體:倒灌工況，打開進口閥供給液源。

3、接通電源，檢查泵的轉向是否正確，將出口閥關閉，即可啟動(即關閥啟動)，然后調節出口閥門，使泵達到所需的流量(壓力)。

4、機組試運轉3-6分鐘，如無異常現象可投入運行。


d、運轉

1、要經常檢查泵和電機的溫升情況，軸套承的溫升不應大于40P,允許的溫度不大于90P,對于B級絕綠電機，環境溫度為40紀時的較高溫升為90P,允許的溫度為130P。

2、不能以進口閥調節泵流量，以免引起汽蝕。

3、當泵的裝置揚程小于泵的額定揚程時，必須關小出口閥門，使流量達到額定值，若出口閥全開，則流量會大于額定值班，在此參數點運行，電機易過載，不安全。

4、在運轉過程中，如發現有不正常聲音或其它故障時，需立即停機檢查，待排除故障后才能繼續運轉。


e、停機


1、停機時，先關閉出口閥門，然后再切斷電源。

2、關閉進口閥門。

3、保持泵機外部及環境的清潔，用水沖洗時，應防止電機受潮，沖洗后應用布擦凈泵機上的水跡。

4、泵如在室外，應采取防雨措施，以防電機受潮后燒毀。

5.停機后如環境溫度低于輸送介質凝固溫度時，要放凈泵內的液體，以防凍裂。

6、長期停機不用時，應切斷電源，清洗泵內流道，用清水沖洗干凈，尤其是密封部件要認真對待沖洗井將泵的進出口封閉好，妥善保管。
